Alpha FX Elite Quick Start Guide

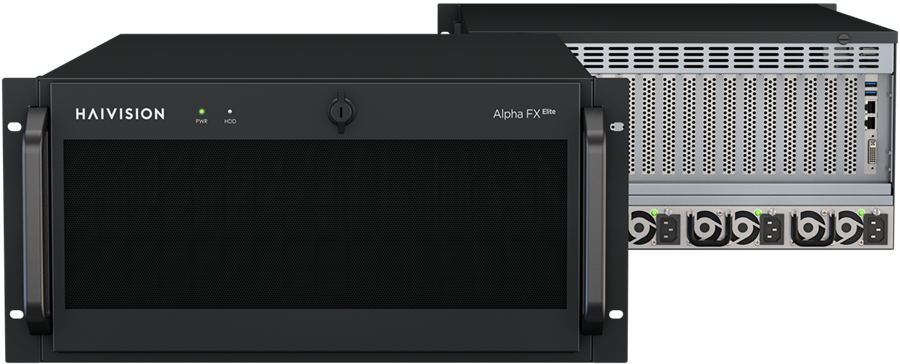

Alpha FX Elite Front and Back View

This Quick Start Guide provides the steps required to install and connect your Alpha FX Elite video wall processor.

The Alpha FX Elite is a multi-4K, IP-enabled video wall processor for mission-critical applications and is managed with Haivision Command 360 software.

For Command 360 configuration and operation information, refer to the User's Guide.

General Safety Guidelines

Use the following guidelines when unsafe conditions exist or when potentially hazardous voltages are present:

  • Always use caution and common sense.
  • To reduce the risk of electrical shock, do not operate equipment with the cover removed.
  • Repairs must be performed by qualified service personnel only.

Improper handling and/or installation practices of sensitive equipment may VOID the warranty.

Warning

Only trained and qualified personnel should install, replace, or service this equipment.

ATTENTION Seul le personnel spécialisé et qualifié est habilité à effectuer l'installation, le remplacement et l'entretien de cet équipement.

Warning

The Alpha FX should always be moved or lifted by two persons, solidly gripping the server at the sides. Do NOT use the plastic handles on the front of the chassis to lift or carry the server. Failure to properly secure or support the Alpha FX may result in serious damage to the enclosure and/or its contents.
ATTENTION Le Alpha FX doit toujours être déplacé ou soulevé par deux personnes, en tenant solidement le serveur par les côtés. N'utilisez PAS les poignées en plastique situées à l'avant du châssis ni pour soulever ni pour transporter le serveur. Le fait de ne pas sécuriser ou soutenir correctement le Alpha FX peut entraîner de graves dommages au boîtier et/ou à son contenu.

Warning

When mounting in a server rack, refer to your rack vendor's documentation. Improper rack mounting could cause serious harm to equipment and/or people near the rack. Please be sure to properly and securely mount your hardware. Ensure that the final location has proper airflow. Do not block or impede airflow to the vents.

ATTENTION Lors du montage dans un rack de serveur, reportez-vous à la documentation du fournisseur de votre rack. Un montage incorrect en rack peut causer de graves dommages à l'équipement et/ou aux personnes à proximité du rack. Assurez-vous de monter correctement et en toute sécurité votre matériel. Assurez-vous que l’emplacement final dispose d’une bonne circulation d’air. Ne bloquez pas et n’empêchez pas le flux d’air vers les bouches d’aération.

Warning

This product is intended for installation in a restricted area. Limited access areas are protected by a specific mechanism, lock and key or other security device.

ATTENTION Ce produit est destiné à être installé dans une zone d'accès restreint. Les zones d'accès limité sont protégées par un mécanisme spécifique, une serrure et une clé ou tout autre dispositif de sécurité.

Warning

This unit may have several power connections. All connections must be removed to turn off the unit.

ATTENTION Cette unité peut comporter plusieurs connexions d'alimentation. Toutes les connexions doivent être retirées pour éteindre l'unité.

Warning

The installation of the equipment must comply with local and national electrical regulations.

ATTENTION L'installation de l'équipement doit être conforme aux réglementations électriques locales et nationales en vigueur.

Caution

If you remove a power supply or fan module, replace it immediately to prevent disruption of service.

ATTENTION Si vous retirez une alimentation ou un module de ventilateur, remplacez-le immédiatement pour éviter toute perturbation du service.

Warning

Blank Faceplates and Cover Panels
Blank faceplates and cover panels serve three important functions:  They prevent exposure to hazardous  voltages and currents inside the chassis; they contain  electromagnetic interference (EMI) that might disrupt other  equipment; and they direct the flow of cooling air through  the chassis. Do not operate the system unless all cards,  faceplates, front covers, and rear covers are in place.

ATTENTION
Couvercles et panneaux vides
Ne jamais faire fonctionner le système sans que  l’intégralité des cartes, des plaques métalliques et des  panneaux avant et arrière ne soient fixés à leur emplacement.  Ceux-ci remplissent trois fonctions essentielles : ils évitent  tout risque de contact avec des tensions et des courants  dangereux à l’intérieur du châssis, ils évitent toute diffusion  d’interférences électromagnétiques qui pourraient perturber  le fonctionnement des autres équipements, et ils canalisent  le flux d’air de refroidissement dans le châssis.

Antistatic Precautions

Electrostatic discharge (ESD) results from the buildup of static electricity and can cause computer components to fail. Electrostatic discharge occurs when a person whose body contains a static buildup touches a computer component.

The equipment contains static-sensitive devices that may be easily damaged, and proper handling and grounding is essential. Use ESD precautionary measures when installing systems or cards, and keep the parts and cards in antistatic packaging when not in use. If possible, use antistatic floor pads and workbench pads.

Caution

When handling components, or when setting switch options, always use an antistatic wrist strap connected to a grounded equipment frame or chassis. If a wrist strap is not available, periodically touch an unpainted metal surface on the equipment. Never use a conductive tool, such as a screwdriver or a paper clip, to set switches.

ATTENTION Lors de la manipulation de composants ou lors du réglage des options de commutateur, utilisez toujours un bracelet antistatique connecté à un cadre ou un châssis d'équipement relié à la terre. Si aucun bracelet n'est disponible, touchez périodiquement une surface métallique non peinte de l'équipement. N'utilisez jamais d'outil conducteur, tel qu'un tournevis ou un trombone, pour régler les commutateurs ou interrupteurs.

EMC Warnings

Notice with respect to Class A (FCC)

Changes to equipment without the permission of Haivision may result in its failure to comply with the FCC requirements for Class A digital devices. If applicable, your rights to use the equipment may be limited by the FCC rules and you may be able to remedy, at your own expense, any interference with radio or television equipment. This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference that may occur when the equipment is used in a commercial environment. This equipment generates, uses and can radiate radio frequency energy. If not installed and used in accordance with the instruction manual, it may cause harmful interference to radio communications. Use of this equipment in residential areas may cause harmful interference. If necessary, users will have to resolve these issues at their own expense.

Avis relatif aux appareils de classe A (FCC)

Toute modification de l'équipement sans l'autorisation de Haivision peut entraîner sa nonconformité aux exigences de la FCC concernant les appareils numériques de classe A. Le cas échéant, vos droits d'utilisation de l'équipement seront susceptibles d'être limités par les règlements de la FCC et vous pourrez être amené à remédier, à vos frais, aux éventuelles interférences avec des dispositifs radiophoniques ou télévisuels. Cet équipement a été testé et jugé conforme aux limites d’un périphérique numérique de classe A en vertu de la partie 15 des règlements de la FCC. Ces limites ont pour but de fournir une protection raisonnable contre les interférences nuisibles susceptibles de se produire, lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre de l'énergie radioélectrique. S'il n'est pas installé ni utilisé conformément au manuel d'instructions, il peut provoquer des interférences nuisibles aux communications radio. L'utilisation de cet équipement dans les zones résidentielles est susceptible de causer des interférences nuisibles. Le cas échéant, les utilisateurs devront résoudre ces problèmes à leurs frais.

Notification for Class A (Canada)

This Class A digital apparatus complies with Canadian ICES-003.

Notification pour les appareils de classe A (Canada)

Cet appareil numérique de Classe A est conforme à la norme NMB-003 du Canada.

Safety instructions for Class A for CISPR32

WARNING

This product is a Class A product. In a domestic environment, this product may cause radio interference, in which case the user may need to take appropriate measures.

Consigne de sécurité relative à la Classe A pour CISPR32

ATTENTION

Il s'agit d'un produit de Classe A. Dans un environnement domestique, ce produit peut entraîner des perturbations radioélectriques, auquel cas l'utilisateur devra  éventuellement prendre des mesures adéquates.
